UF型單機袋除塵器
一、 概述
UF單機袋收塵器是消化吸收美國富樂公司技術的基礎上，經改進設計而成的一種小型袋式收塵器。這種收塵器與國內其它單機收塵器相比，其特點是震打清灰搖擺裝置清灰能力較強，在入口濃度較大，達100g/Nm3時，出口排放濃度100mg/Nm3，除塵效率可達99.9% ，具有經濟實用、結構緊湊、安裝容易、維護方便等特點，主要用于各種庫頂、庫底、倉頂及各種輸送設備等局部排放點和揚塵點的除塵凈化。同時也適用其他行業的局部揚塵點的除塵。
該收塵器設計有多種形式，既可單機使用，又可多機組合，大風量、小風量皆可選用。多機組合時，也可用于小型球磨機、破碎機等連續工作點作為收塵設備。結構緊湊，體積小，高度低，可適于廠房內及設備上安裝，也可室外安裝。本廠還可提供耐腐蝕和耐高溫的結構，適應不同用戶需要。
二、結構特點
本單機袋收塵器由如下各部件組成：
1、 濾箱：包括殼體、花板、內濾式濾袋、掛袋鉤和檢修門。
2、 震打清灰搖擺裝置：包括搖擺電機、連桿機構和搖擺軸等。
3、 風機部分：包括抽風機及皮帶傳動裝置、電機、出風管。
4、 進風及排灰部件：按安裝型式分為三種：
A型：在濾箱下部接灰斗和卸灰閥，并設有支柱。進風口設在灰斗上部。
B型：在濾箱下部敞開，作為進風口，又是排風口，花板旁設法蘭。
C型：濾箱下部設有儲灰箱，灰箱上部設進風口。
三、 工作原理
1、 過濾工況：含塵氣體由進風口進入灰斗（A型）或灰箱（C型）或直接通過花板孔（B型）不同方式進入濾袋，粗顆粒由于重力作用和惰性沉降于灰斗、灰箱、倉內，細小粉塵被濾袋阻留于袋壁，凈氣通過濾袋流向出風管，被抽風機抽出而排入大氣。
2、 清灰工況：隨著過濾工況的進行，阻留于濾袋內表面的粉塵逐漸增加，氣流通過的阻力也逐漸增大。當達到一定阻力值時（如1500Pa），需定期清灰，以使收塵器連續工作。具體清灰時根據需要，可以手動或自動控制，首先關閉抽風機，再開啟震打清灰搖擺裝置震擊濾袋進行清灰，震落袋內粉塵與塵并。當阻力下降到一定值（如1000Pa）時，由手動或自動停止清灰，重新啟動抽風機。除塵器又進入過濾狀態，如此循環。

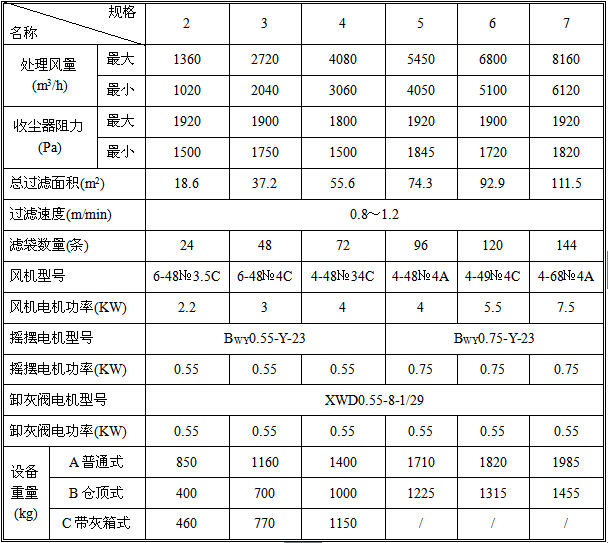

四、主要技術參及說明：
規格：該單機收塵器有2、3、4、5、6、7六個規格。
安裝型式：其中2、3、4每種有A型、B型、C型三種安裝型式；5、6、7每種有A 型、B型兩種安裝型式。
如需要連續運轉，可采用多機組合型式。
五、供貨說明
1、單機袋收塵器出廠前，已將風機、電機、減速機、搖動機構、灰斗、卸灰閥及支架組裝好，現場只須就位即可。
2、對于比較大的規格，或有特殊要求時，可以箱體、灰斗、支承架等部件提供給用戶，在現場裝配。
供貨時，會同時提供必要的技術說明、裝配圖、易損件圖及部分配套件。
